一、 产品概述
H500 GPS定位设备采用全内置天线（内置GPS，内置GSM天线），超低功耗，采用进口一次性超低自放电电池而设计的GPS定位终端。设备不工作时完全关机休眠，内部高精度计时器确保下一个工作周期准时启动上报定位数据，一天上报一条数据可以满足最多3年的定位需求，可以满足长期的位置监管需求，同时支持基站定位，满足GPS没有信号时的辅助使用。


二、 功能说明
 1.  短信修改上报间隔
 2.  最长24小时上报一条，最长待机3年
 3.  1小时上报一条，最长待机一个月
 4.  5分钟上报一条，可以工作一个礼拜
 3.  使用中可以通过短信修改上报间隔
 4.  设备上报电池的电量信息
 5.  GPS、基站辅助定位（需要平台支持）
 6.  最小工作模式5分钟一次
 8.  短期监控建议使用可充电式电池（客户自己购买，可充电电池可以重复使用）
9.  长期监控建议使用一次性锂离子电池（标配2节）
10. 强磁（选配）
11. IP56级防水防尘设计


三、 产品图片
开始使用前，请检查下面部件是否完全，如有遗失，请联系供应商。
体积：83mmx62mmx30mm（厚度）

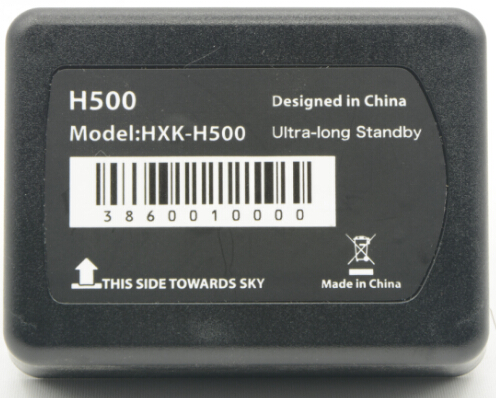

H500 外观


四、 电  池
   日本松下 panasonic 一次性锂电池 CR123A




松下panasonic 一次性锂电池CR123A，拥有******进的Li-MnO2一次性锂电池生产工艺，性能优异，优良的放电曲线和低内阻，技术成熟性能稳定，性价比高，自放电率极低，************，质量保证！
★ 锂亚硫酰氯电池额定电压为 3.0V，电池容量：1400mAh，
★ 工作电压随负荷而变化，一般在2.8V~3.2V之间，是目前所有单体电池当中******的。
★ 更为宽阔的工作温度范围（储存：-60/100℃ ，工作：-60/85℃）
★ 更少的自放电，更长地贮存、使用寿命（小于1%，6~15年）
★ 更突出的安全性能（无运输限制，UL认证，符合EN50020“欧洲防爆电气标准”要求，可以在爆炸性环境下使用）


五、 主要技术参数
工作电压：   3.0V DC  （不管是用一次性电池还是可充电电池，都要选择3V的）
功   耗：   <100mA（3.0V时 平均电流）
电    池：  3.0V 一次性电池或者充电电池
终端尺寸：   83 X 62 X 30（厚）mm
重    量：    110g（含2节电池）；160g（带强磁和2节电池）
工作温度：    -20℃～+70℃
工作湿度：   5%-95%
存储温度：   -40℃～+85℃
GSM指标：
频段：   四频 850MHz/900MHz/1800 MHz/1900 MHz
GPS性能指标


灵敏度：    -163db
接收灵敏度：    车载机模组 24通道
定位精度：    < 10米（95％）；
冷启动时间：    < 48秒（平均）
热启动时间：    < 8 秒（平均）
天  线：    高性能GPS陶瓷天线


六、 安装注意事项
  1.  SIM卡装好后，卡扣卡牢，防止使用过程中因震动导致sim卡松动或脱落
  2.  电池安装需注意方向，严格按照设备上的指示进行安装
  3． 电池装好后，蓝绿指示灯会闪烁一下，表示电源正常设备开始工作
  4.  放置时正面朝上，保证GPS天线信号接收正常


七、 指示灯
   蓝色：GPS （一秒钟闪一下，表示定位成功）
   绿色：GSM （一秒钟闪一下，表示上线正常；闪两下表示没有注册网络；闪三线表示没有检测到SIM）


设备第一次上电后，指示灯会有序的闪动一下，表示设备开始正常工作，在装电池时注意观察；第一次装电池的5分钟设备会正常工作，并且通过指示灯来指示工作状态，5分钟后进入休眠模式，并关闭指示灯（以后指示灯再也不会亮了）。


八、 工作模式切换
  根据电池的自放电小，以及GPS设备超低功耗休眠的特性，理论上两节电池可以让设备上报1100条以上的数据，即每天一条可以达到三年，实际使用的时间略小于这个数字；


1. 一天一条信息
设备工作三年左右；
平时设备处于超级省电状态，即完全关机，只有到了设定时间才开始工作，发送一条数据后，立即进入休眠模式；
如果要修改上报间隔以及ip等信息，需要在开机时间点前面几个小时发送短信，设备工作后就接收短信修改时间

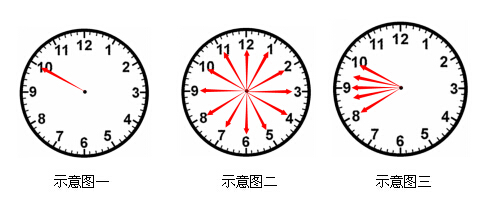

    例如：每天早上10点上报一次；（24小时只上报一次），见示意图一


 2. 连续监控：设备同样处于超级省点状态，设置的最小间隔是5分钟；
例如：从下午2点开始，间隔1小时上报一次，这样一天24小时共上报24次；见示意图二


 3. 一天中某个时间段连续监控：选择一天中的一个时间段来连续上报数据；
例如：设置成晚上20点到22点工作，上报间隔是30分钟；这样设备一天24小时总共上报5次；见示意图三




九、 常见问题

序号	问题描述	分析及处理方式	备注
1	设备不能上线	先确认SIM是否欠费，确认需注意 1. 部分流量卡，不能发短信，只要发了一条短信，即使里面有钱也提示欠费 2. 不能通过打电话来确认，因为现在是单向收费，即使欠费也能打通电话，除非停机 3. 最快途径是拨打10086或者联系你的卡商咨询了，需要提供服务密码。
2	设备不能上线，SIM有费用	确认设备id、ip地址和平台是否一致，可以发短信查询
3	刚装上电池时，指示灯不闪	拔掉电池，用镊子或者金属把电池座子上正负极短路一下；因为设备休眠功耗非常小，即使拔掉电池，板子上的电容也能让它工作一段时间。
4	设备不能定位（可以上线）	确认车子是否停在地下停车场、隧道、桥洞、库房、以及车辆上面有遮挡物；
5	拨打电话提示关机	设备在休眠时是完全关机的，所以拨打电话提示关机
6	发短信后，到了设备启动时间，还收不到设备短信回复	1. 只要设备上线就说明设备正常工作； 2. 分析车子是否停在底下停车场等没有gsm信号地方 3. 设置短信是否正确（格式、密码等）
